铝合金门窗热工设计详解：整樘窗几何描述与传热系数计算方法

整樘窗的几何描述

1、窗的几何分段

整樘窗应根据框截面的不同对窗框进行分类，每个不同类型窗框截面均应计算框传热系数、线传热系数。不同类型窗框相交部分的传热系数宜采用临近框中较高的传热系数代替。

两条框相交处简化为其中的一条计算，不考虑三维传热状态。

     以上所示的窗型，应计算1-1、2-2、3-3、4-4、5-5、6-6六个框段的框传热系数及对应的框和玻璃接缝线传热系数。两条框相交部分简化为其中的一条框来处理。计算1-1、2-2、4-4截面的二维传热时，与墙面相接的边界作为绝热边界处理。计算3-3、5-5、6-6截面的二维传热时，与相邻框相接的边界作为绝热边界处理。

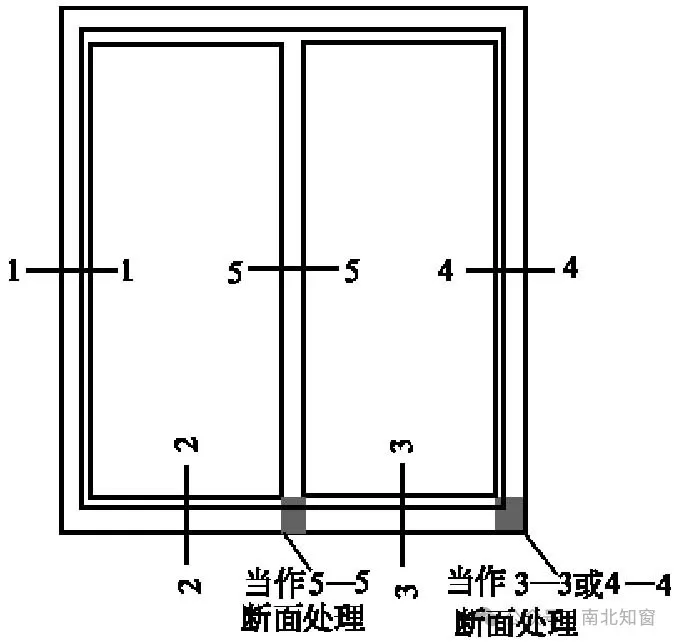

     上图所示的推拉窗型，应计算1-1、2-2、3-3、4-4、5-5五个框段的框传热系数及对应的框和玻璃接缝线传热系数。两扇窗框叠加部分5-5作为一个截面进行计算。

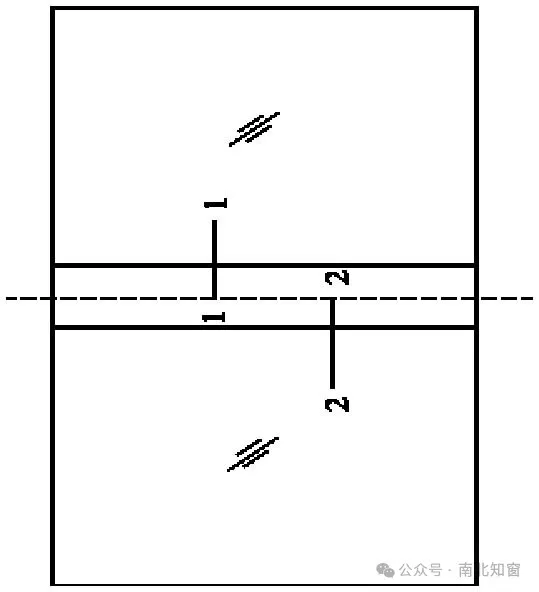

     一个框两边均有玻璃的情况，可以分别附加框两边的附加线传热系数。如图3所示窗框两边均有玻璃，框的传热系数为框两侧均镶嵌保温材料时的传热系数，框1-1和2-2的宽度可以分别是框宽度的1/2。框1-1和2-2的附加线传热系数可以分别将其换成玻璃进行计算。如果对称，则两边的附加线传热系数应该是相同的。

2、整樘窗的面积划分

     在进行热工计算时，应按下列规定对整樘窗进行面积划分。

     指从室内、外两侧分别投影，得到的可视框投影面积中的较大者，简称“窗框面积”，Af=max(Af,i，Af,e)，其中，Af,i为室内侧框投影，Af,e为室外侧框投影。注意区分内表面暴露部分面积和投影面积。

内部暴露框面积是框与室内空气接触的面积，为图4中Ad,i部分，Ad,i=A1+A2+A3+A4；外部暴露框面积是框与室外空气接触的面积，为图4中Ad,e部分，Ad,e=A5+A6+A7+A8。内外侧凸出的框的投影面积是指投影到平行于玻璃板面的框的面积，如图4所示。

     指窗框面积Af与窗玻璃面积Ag（其他镶嵌板面积Ap）之和，简称“窗面积”。

     玻璃和框结合处的线传热系数对应的边缘长度lψ应为框与玻璃接缝长度，并应取室内、室外值中的较大值，如图5所示。
